Pláta Éisc Raliway

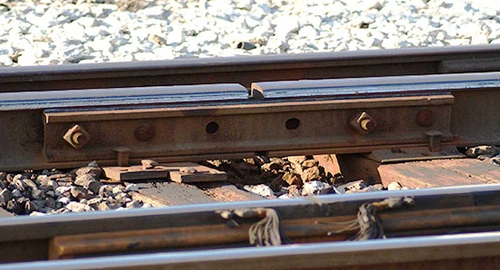

Comhpháirt iarnróid, i dtéarmaíocht iarnróid, ar a dtugtar freisin fishplate, barra splice nó barra comhpháirteacha, a úsáidtear chun nascadh dhá rianta iarnróid together.The ainm a dhíorthaítear ó iasc, barra adhmaid le próifíl cuartha a úsáidtear a neartú long crann. I samhaltú iompair iarnróid, is minic a bhíonn pláta éisc ina phláta beag copair nó airgid nicil a shleamhnaíonn ar an dá ráillí chun feidhmeanna ailíniú agus leanúnachas leictreach a chothabháil. Laghdaíonn sé an tionchar a imirt rothaí ar alt naisc iarnróid, agus a chinntiú cobhsaíocht an traein ag rith. Is féidir comhpháirteach iarnróid a roinnt ina thrí chineál, mar shampla hailt iarnróid le haghaidh iarnród éadrom, plátaí éisc le haghaidh iarnród trom agus hailt iarnróid le haghaidh iarnróid craein.

Comhpháirteach Iarnróid

Tá an comhpháirteach iarnróid coitianta le cruth rialta, 4 pholl nó 6 pholl, agus is minic a úsáidtear é i rian iarnróid. Tá an neart againn oireann iarnróid caighdeánacha éagsúla a tháirgeadh do gach cineál ráillí. Is iad seo a leanas na táirgí a mhonaraimid:

GB (Sínis) Standard Rail Joint

• Méid: 43kg, 50kg, 60kg, 75kg
• Ábhar: cruach Sínis grád 55 #
• Caighdeán: TB/T2345-2008
• Fadú A: Níos mó ná nó cothrom le 9%
• Cruas Brinell: HBW 227-388

BS Standard Rail Joint

• Méid: BS75R, BS80A, BS90A, BS100A, BS113A
• Ábhar: cruach Sínis grád 40 #
• Caighdeán: BS47-1
• Neart Teanntachta Rm: 550-650 Mpa
• Fadú A: Níos mó ná nó cothrom le 18%

UIC Standard Rail Joint

• Méid: U79 – UIC54, U85 – UIC60
• Ábhar: cruach Sínis grád 40 #
• Caighdeán: UIC864-4, UIC864-8
• Neart Teanntachta Rm: 550-650 Mpa
• Fadú A: Níos mó ná nó cothrom le 18%

Comhpháirteach Iarnróid Caighdeánach DIN

• Caighdeán: DIN 5902-1995
• Ábhar: cruach Sínis grád Q235
• méid: 1. FL10- FL20: FL10, FL14, FL18, FL20 . 2. FL30–FL41: FL30, FL33, FL41, FL49
• Fadú A: FL10- FL20 Níos mó ná nó cothrom le 21% FL30–FL41 Níos mó ná nó cothrom le 23%

Comhpháirteach Iarnróid na hAfraice

• Méid: 85 LB, 85 LB-80 LB
• Ábhar: cruach Sínis grád 50 #
• Caighdeán: De réir riachtanais an Chustaiméara

Comhpháirteach Iarnróid Mheiriceá

• Méid: 115RE, 119RE, 132RE, 136RE, 141RE
• Ábhar: cruach Sínis grád 50 #
• Caighdeán: AREMA 2007

Comhpháirteach Iarnróid Mheiriceá Theas

• comhpháirteach iarnróid Bhrasaíl
• Méid: TJ57, TJ ASCE 90, TJ UIC60
• Ábhar: cruach Sínis grád 50 # nó Saincheaptha

Tá gach comhpháirteach iarnróid caighdeánach de chineálacha eile (bulge, comhréiteach, inslithe, glued inslithe) ar fáil freisin!

Úsáidtear barra comhpháirteach comhréiteach chun dhá chuid iarnróid éagsúla a nascadh, is féidir leis iad a nascadh go díreach agus an rian iomlán a dhéanamh cothrom agus réidh. Úsáideann na hailt iarnróid comhréitigh a tháirgeann muid cruach ard-neart agus déanta ag meaisín beacht chun cinn, tá sonraíocht bheacht aige agus feistíonn sé na ráillí go díreach. Tá comhréiteach comhdhéanta de dhá bharra: barra comhpháirteach taobh tomhsaire agus barra comhpháirteacha lasmuigh.

Conas comhpháirteach iarnróid comhréitigh oiriúnach a roghnú?

Más mian leat comhréiteach iarnróid ceart a ordú, ní mór sonraíocht an dá chuid iarnróid agus na toisí seo a leanas den chomhpháirteacha iarnróid a theastaíonn uait a bheith soiléir.

A - Foirceann an iarnróid go lár-líne an chéad phoill.

B - Lár-líne an chéad phoill, go lár-líne an tsoicindí.

C - Lár-líne an dara poll, go dtí lár-líne an tríú poll (áit a n-úsáidtear barraí 6 pholl).

D - Trastomhas poll bolta (nó méid bolta).

E - An poll bolta in airde (lár-líne an phoill bolta os cionn an bhoinn) ar iarnród neamhchaighdeánach.

Tá alt bulge i lár an chomhpháirteach iarnróid bulge, ar a dtugtar freisin comhpháirteach iarnróid bulge, agus is féidir leis na ráillí cruach a cheangal go docht. Úsáidtear comhpháirteach iarnróid bulge de ghnáth i ráillí táthaithe briste nó i ndeisiú sealadach comhpháirteach iarnróid táthaithe scáinte le clamp éigeandála. Féadann sé a bheith oiriúnach do rannóga iarnróid éagsúla agus deisiú tapa agus sealadach a chumasú, ag ráthú gluaiseacht leanúnach an iarnróid.

De ghnáth úsáidtear comhpháirteach iarnróid inslithe le haghaidh friotaíocht leictreach i rian iarnróid. Tá ábhair inslithe ann atá fillte nó boltáilte thart ar dhromchla teagmhála an iarnróid rian ar féidir leo comharthaíocht agus córais aitheantais iarnróid briste a rialú. Is féidir post deiridh an chomhpháirteach iarnróid inslithe a rangú ina dhá chineál: post deiridh curtha isteach agus post deiridh greamaithe.

Comhpháirt iarnróid inslithe:

Dhá chuid iarnróid

Post ceann amháin

Dhá alt iarnróid

Sé (nó ceithre) bolta, cnónna & leicneáin

Leatháin ábhar inslithe leictreach

Cineálacha Eile Comhpháirteacha Iarnróid

Déan teagmháil anois

Is féidir le GNEE RAIL seirbhís aon-stad a sholáthar do na hailt iarnróid éagsúla lena n-áirítear forbairt, déantúsaíocht agus seirbhís easpórtála. Níos mó ná 50 cineál pláta éisc caighdeánach agus neamhchaighdeánach DIES soláthraithe.

Comhlíonann na plátaí éisc go léir a sholáthraíonn GNEE RAIL na ceanglais chaighdeánacha idirnáisiúnta, lena n-áirítear BS, UIC, GB, AREMA agus DIN, etc. Ina theannta sin, is féidir táirgí saincheaptha a sholáthar le ceanglais shonracha an chustaiméara. Go dtí seo tá GNEE ar a laghad 500 cainníocht coimeádán gach bliain le haghaidh onnmhairiú, 100% sásamh an chustaiméara. Tá taithí shaibhir ag ár bhfoireann theicniúil ar dhearadh agus ar tháirgeadh cineálacha saincheaptha joints iarnróid na Síne agus eachtrannacha, agus is féidir linn coigeartuithe agus modhnuithe riachtanacha a dhéanamh freisin.
