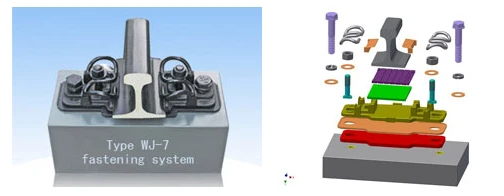

Córas Socraithe Iarnróid WJ-7Réamh - Céimeanna suiteála:
(1) Cuir an pláta stuáilte inslithe: Suiteáil pláta stuáilte tiubh 6mm -, ag cinntiú go bhfuil a phoill ag teacht le cinn na sleeves leabaithe.
(2) Socraigh an Basplate: Cuir an bonnphláta leis an bhfána bonn iarnróid atá dírithe ar an taobh istigh den rian. Ní mór do lár na bpoll bolt bonnphláta ailíniú le lár na sleeves leabaithe.
(3) An t -árasán a chur:Cuir an t -árasán ar an mbonnphláta leis an taobh níos faide den spacer atá os comhair isteach i gcoibhneas le lár an phoill chiorclaigh.
(4) Trom a chur - washer earraigh agus bolt ancaire:Cuir an bolt ancaire leis an washer earraigh, go díreach {- níos doichte iad sa chum é. Sula ndéantar an bolt ancaire a theannadh go hiomlán, déan suíomh an bhoinnphláta a choigeartú chun an líne mharc seachtrach a ailíniú ar an mbonnphláta leis an líne mharc ar an spacer cothrom. Ansin, déan an bolt ancaire a dhaingniú go réamhbheartaithe ag baint úsáide as eochair nó uirlis rialaithe le chasmhóimint - le chasmhóimint de 100–150 n ・ m.
Cuir an washer earraigh isteach agus scriú isteach sa chum é, agus ansin déan é a dhéanamh níos doichte le chasmhóimint de 100-150 N · m.
Ar {- Láithreáin Suiteála Suiteála Deiridh:
(1) An ceap iarnróid a leagan:Tar éis smionagar a bhaint ón suíochán iarnróid bonnphláta, cuir an ceap iarnróid i gceart ar an suíochán iarnróid bonnphláta, ag cinntiú go bhfuil sé ag teacht leis an treoshuíomh sonraithe.
Smionagar glan ón suíochán iarnróid bonnphláta
(2) An t -iarnród a chur:Glan dromchlaí barr agus bun an bhoinn iarnróid go maith, ansin cuir an t -iarnród go réidh agus go daingean i lár an eochaircheap iarnróid.
Bain an láib agus an smionagar ó dhromchlaí uachtaracha agus íochtaracha an bhonn iarnróid.
(3) An bloc inslithe a shuiteáil:Cuir an bloc inslithe Uimh. Seachain aon tionchar foréigneach le linn na suiteála, agus cinntigh go bhfuil teagmháil iomlán idir an bloc inslithe agus an dromchla iarnróid. Má sháraíonn an bhearna idir an bloc inslithe agus an ghualainn bonnphláta 1 mm, cuir bloc inslithe Uimh.
(4) an t - a shuiteáil:Tar éis an chuid snáithithe den bolt T - a bhealaithe, cuir a cheann isteach i sliotán an bhoinnphláta agus rothlaigh é 90 céim deiseal.

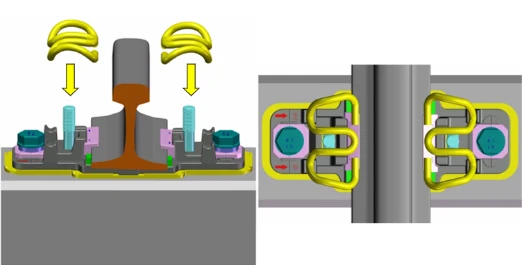

(5) An ghearrthóg a shuiteáil:Cuir an dá phointe tacaíochta ag deireadh cúil na gearrthóg isteach sna grooves ar an dá ardán tacaíochta den bhunphláta, ag cinntiú go bhfuil an ceann tosaigh ag brú go daingean i gcoinne an bhloic inslithe.
(6) an washer agus an cnó árasán a shuiteáil, agus an ghearrthóg a cheangal:Cuir an washer cothrom agus an cnó in ord. Tóg an t {- bolt aníos, lámh {- an cnó a dhéanamh níos doichte, cinntigh go bhfuil an bolt ailínithe go hingearach, agus ansin bain úsáid as chasmhóimint - eochair nó uirlis rialaithe chun an cnó a dhéanamh níos doichte go dtí go bhfuil an ghearrthóg ina shuí i gceart.
Smionagar glan ón suíochán iarnróid bonnphláta
(7) An bolt ancaire a theannadh:Tar éis an tomhsaire agus an t -ailíniú a dhearbhú go bhfuil sé ceart, bain úsáid as eochair chasmhóiminte - rialaithe chun an bolt ancaire a dhéanamh níos doichte le chasmhóimint de 300-350 N ・ m. Críochnaíonn sé seo an próiseas suiteála iomlán.
Casmhóimint Suiteála Bolt Anchor: 300-350 N · M.
Post criticiúil - Coigeartuithe cothabhála suiteála
Ní léiríonn críochnú suiteála an cheanglóra deireadh an phróisis. Éilíonn céimeanna ina dhiaidh sin sraith oibríochtaí cúramach agus eolaíochta, lena n -áirítear coigeartuithe tomhsaire agus ailínithe, cigireachtaí agus coigeartuithe coinníoll a cheangal, agus modhnuithe ingearchló iarnróid. Cinntíonn na bearta seo comhtháthú foirfe na gcúntóirí leis an gcóras rianta, ag ráthú sábháilteacht agus éifeachtúlacht oibríochtaí iarnróid.
Mar chomhpháirt chriticiúil de chórais rianta iarnróid ard -Córas Ceangail WJ-7, lena chomhdhéanamh beacht agus a nósanna imeachta diana suiteála, feidhmíonn sé mar bhunchloch bhunúsach le haghaidh oibriú sábháilte agus cobhsaí iarnróid luais ard -.
